产品概述

KGQ5双电源自动转换开关(ATSE)，是集开关与逻辑控制于一体，无需外加控制器，真正实现机电一体化的自动转换开关，它适用于交流50Hz额定电压有440V、约定发热电流至1600A的工业配电设备中，具有电压检测、通讯接口、电气机械互锁等功能，可现实自动、电动远程、强制置“0”紧急手动操作，广泛用于供电系统的主电源与备用的自动转换或两台负载设备的自动转换及安全隔离等。开关由控制线路板发出各种逻辑命令来管理电机，由电机带动开关主体部分的操作机构，快速接通分断电路或进行电路转换，通过明显可见状态实现安全隔离。

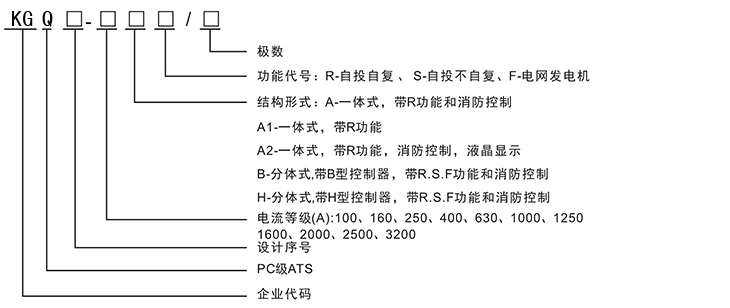

型号及含义:

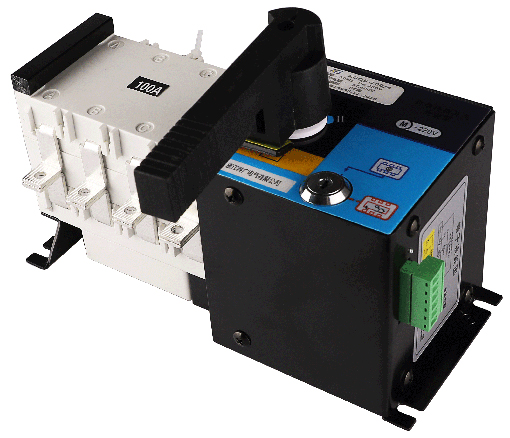

开关结构说明:

1、电气钥匙锁：控制开关内部控制线路电源，电气锁开启时，开关才能实现全动、强置“0”、操作：电气锁关闭时，开关只可手动操作。

2、操作手柄：使用操作手柄手动操作时，必须先关闭电气锁。

3、机柜挂锁：检修专用，即先用操作手柄使开关处于“0”档位置，再接起挂锁机构并上挂锁，方可进行检修(接起挂锁则切断开关内部控制电源，开关无法自动，并且无法实现手动)。

4、指示件：指示开关的工作状态位置(Ⅰ、0、Ⅱ)

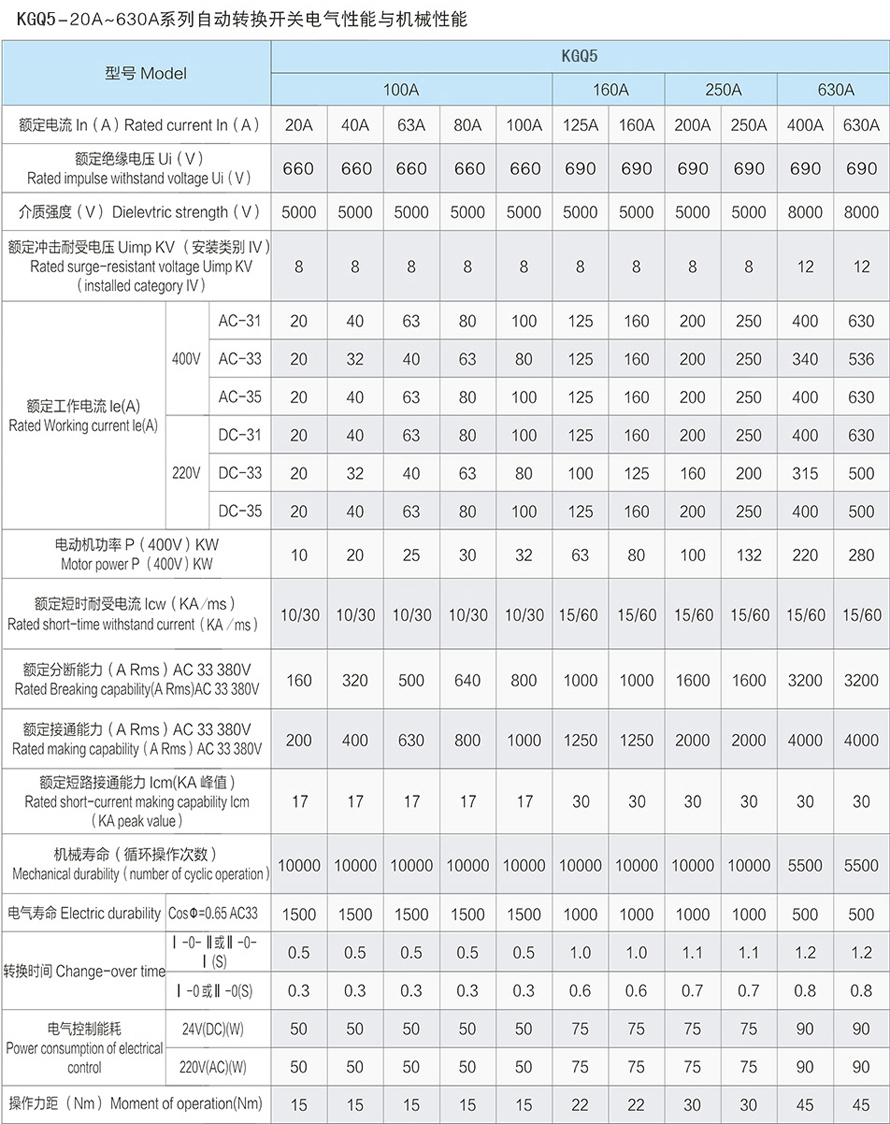

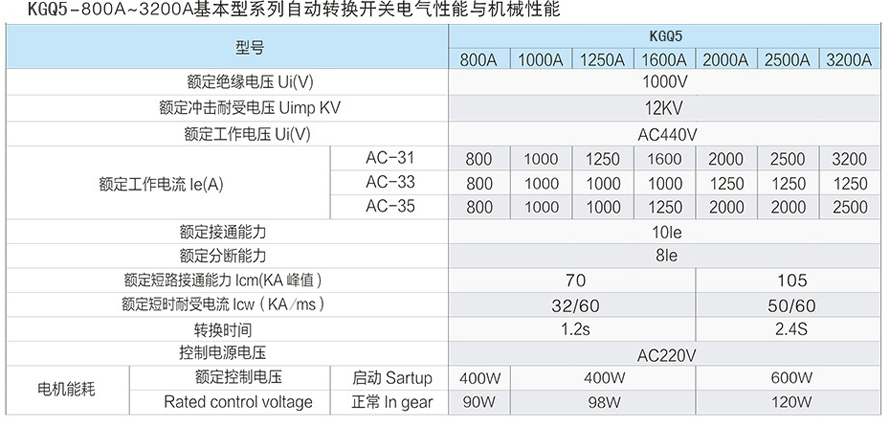

技术参数:

开关符合：IEC947-6-1、GB14048.11-2008；

额定工作电压(Ue)：AC440V；

额定接通能力(ARms)：10le；

额定分断能力(ARms)：8le；

控制电源电压：DC24V、48V、110V、AV220V。

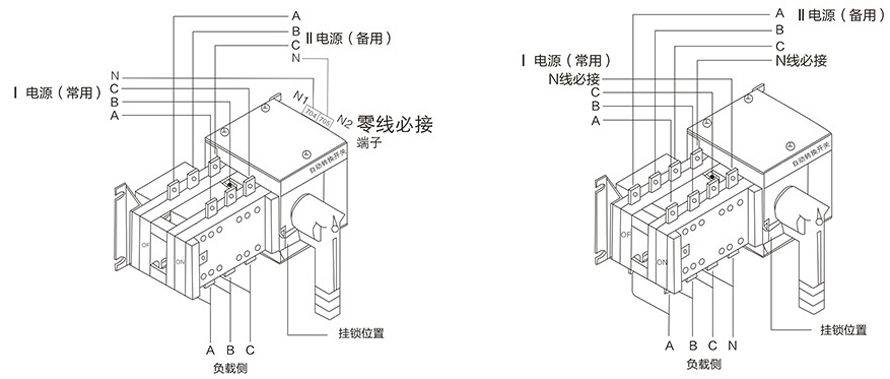

接线示意图：

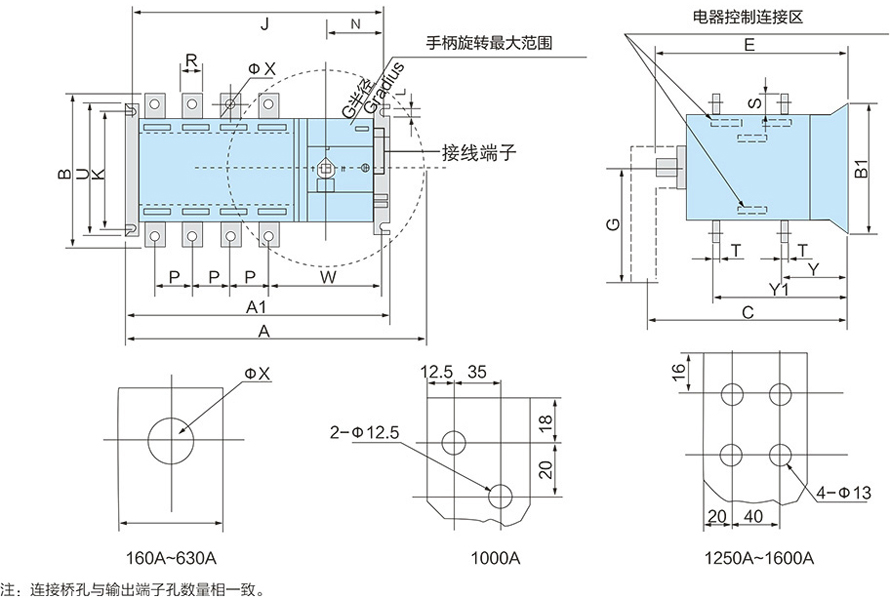

160A-1600A外形尺寸图：

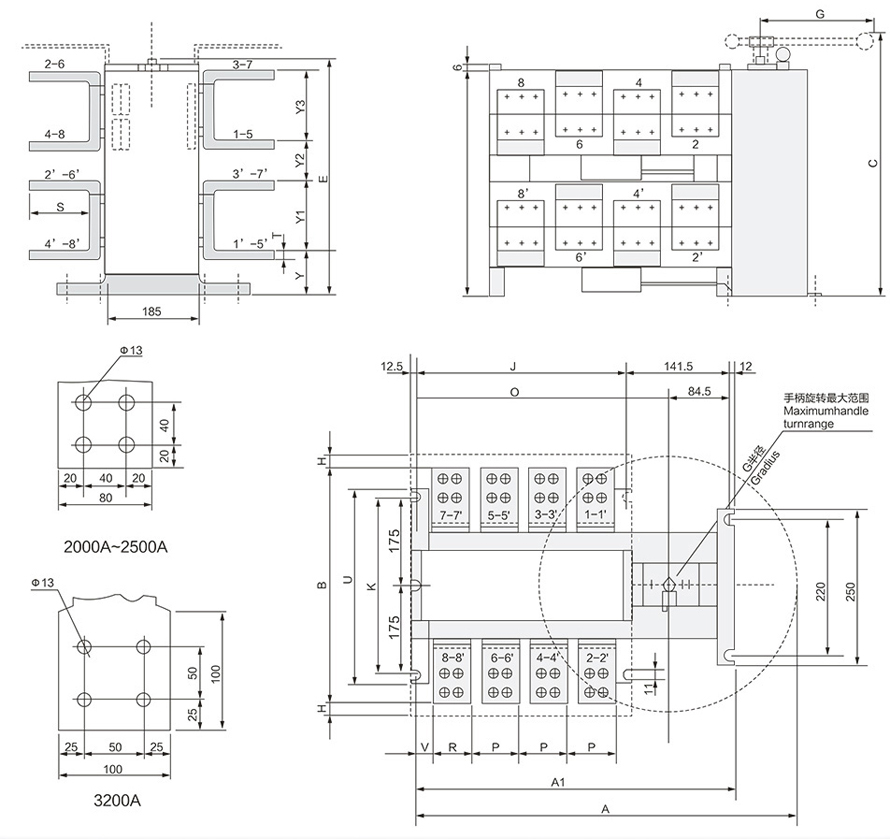

2000A-3200A外形尺寸图：

基本型接线端子图：

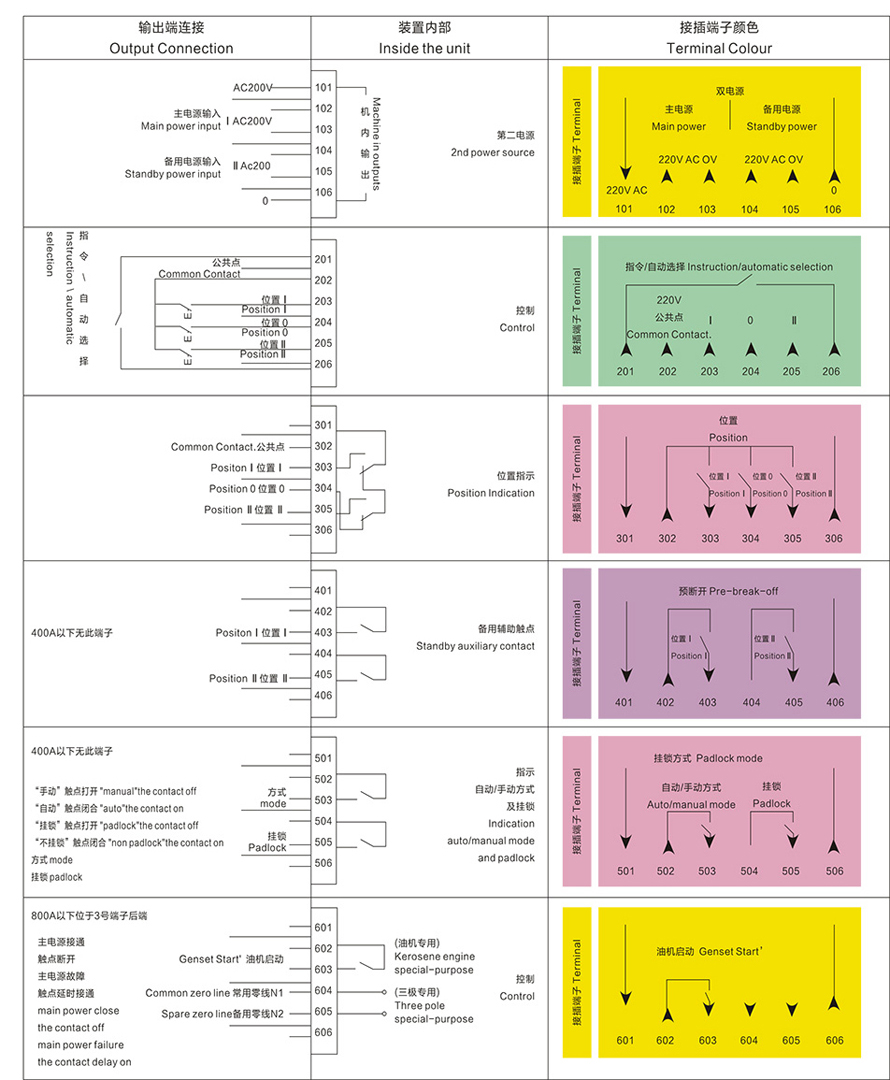

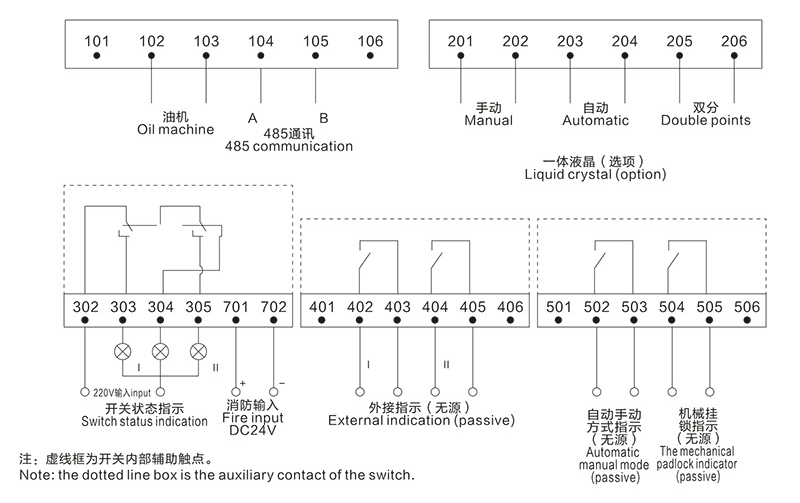

智能型接线端子图：
