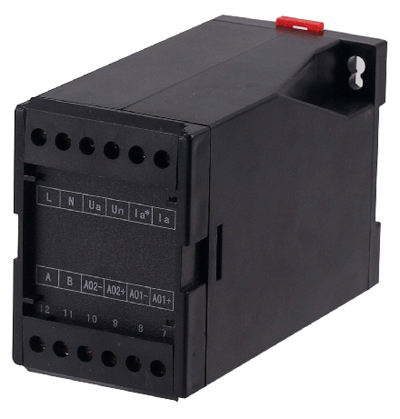

产品概述：

KG-BS1AA单相电流变送器是一种将被测电量参数(如直流电流、直流电压、交流电流、交流电压信号)转换成直、流电流、直流电压并隔离输出模拟信号的装置。

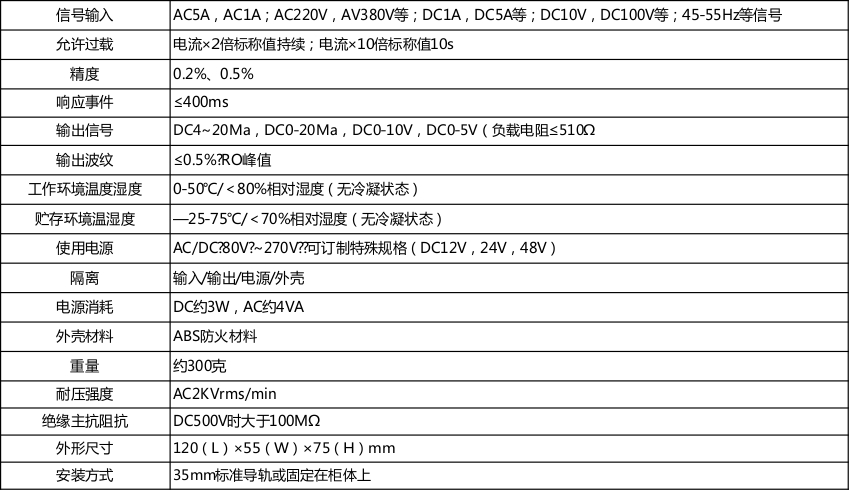

技术参数：

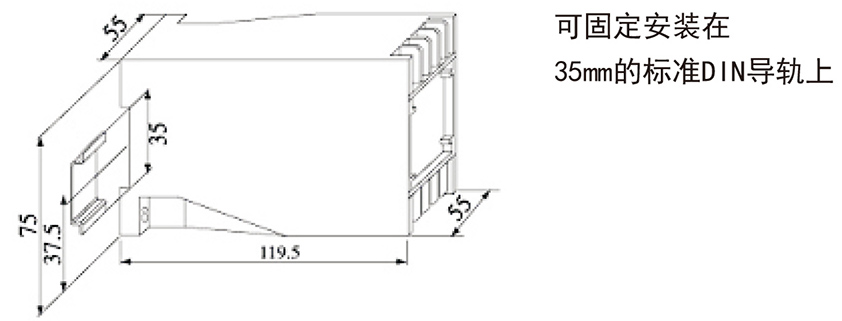

外形尺寸：

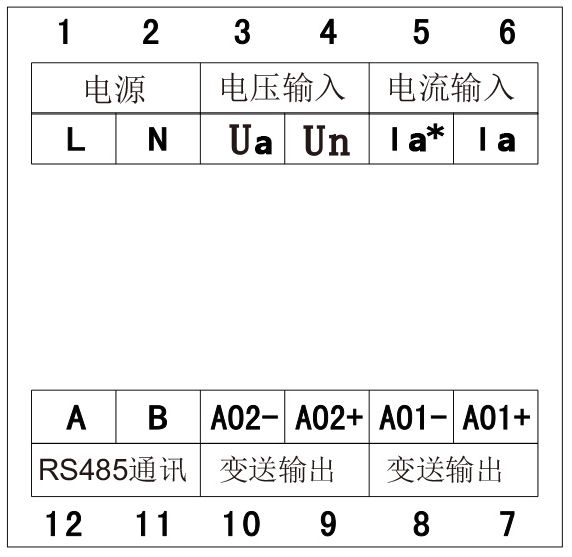

接线图:

如:客户订货只需带一路变送输出,接7、8端子即可。

安装注意事项:

1.确认规格贴纸上所标示规；

2.输入电流,电压是否在规格范围内格与所订购是否相同；

3.注意工作电源是否正确并接正确端子; 请务必根据变送器接线图接线；

4.变送器输入接CT, PT的二次输出；

5.本使用说明中的内容如与网站、 样本等资料有不符之处, 以本说明书为准。

使用注意事项:

    单相电量变送器在安装的时候应该让压力敏感件垂直于中立方向，如果由于安装的条件有限制做不到这一点的话就需要在安装固定完成以后进行单相电量变送器的零位调整。

    单相电量变送器的零位下不来可能是由于残存的压力没有得到释放，想要排除这个原因的办法就是把传感器卸下来，这样就可以直接查看零位是不是正常，如果零位是正常的就更换一密封圈再试。因为加压单相电量变送器输出没有变化，再加压的话输出突然变化和零位回不去，产生这种现象很有可能是密封圈引起的。

    压力传感器以及单相电量变送器的外壳一般需要接地，信号电缆和动力电缆不可以一切铺设，它们周围不可以有强电磁的干扰。在后期的长时间使用过程当中应该进行定期的检查，单相电量变送器的检查是有相关规定的，检查的时候需要按照相关规定进行。

    查看单相电量变送器是否符合供电要求，电源和单相电量变送器以及其他设备之间的接线有没有出现错误，如果出现单相电量变送器接线端子上无电压或者是极性接反了都可以造成单相电量变送器没有无电压信号输出。

客户在选购单相电量变送器的时候，需要了解压力测量系统的作业情况，根据具体的需求进行合力的选择，不仅可以让系统处在佳的工作状态并且可以在工程造价上有所降低。

产品保用说明:

1.本说明书并非此类产品通用说明书, 内容如有变动, 恕不另行通知, 产品所附说明书均与产品规格一 致；

2.客户正常使用本产品, 自购买日期开始壹年内, 本公司免费提供保修服务。
