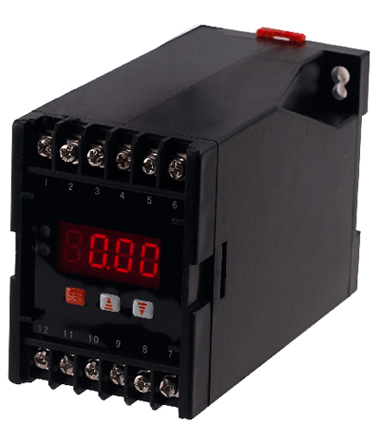

产品概述：

KG-BS1Q单相无功功率变送器(数显)是一种将被测电量参数(如直流电流、直流电压、交流电流、交流电压信号)转换成直、流电流、直流电压并隔离输出模拟信号的装置。

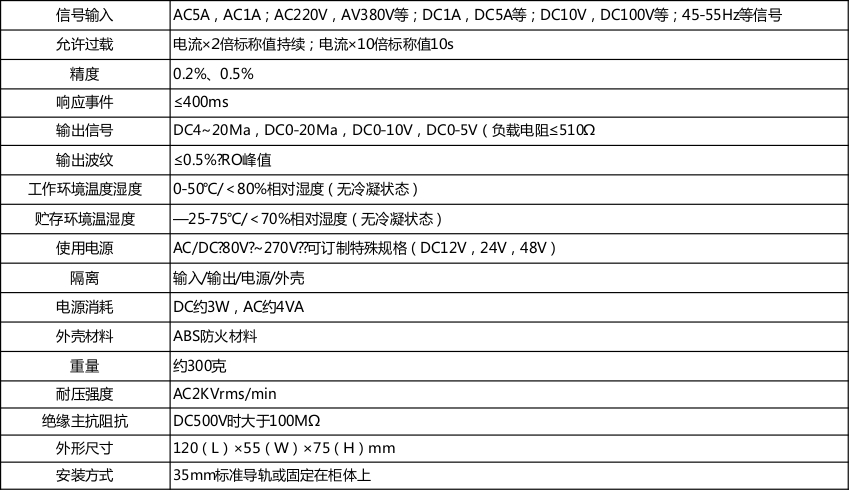

技术参数：

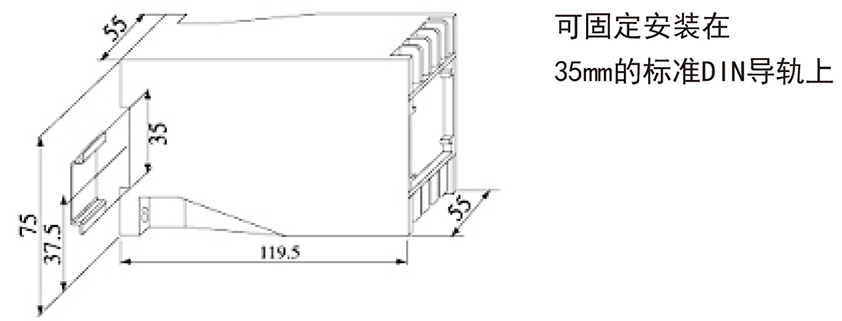

外形尺寸：

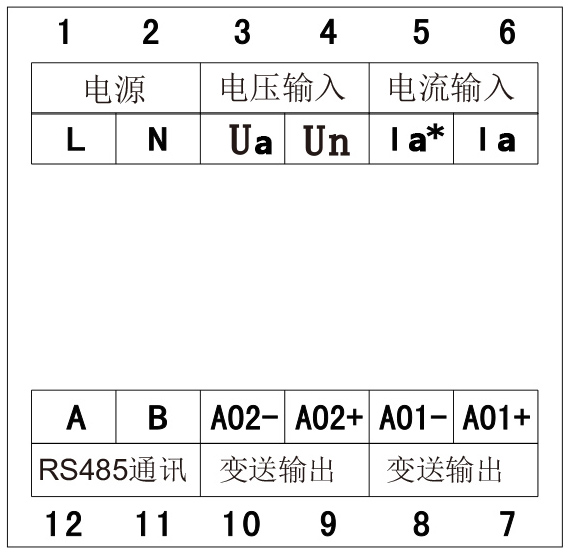

接线图:

注：如客户订货只需带一路变送输出,接7、8端子即可。

产品优点：

1、单相无功功率变送器不容易收到寄生热电偶和电阻压降和温漂的影响，这个优点使得，作为中间介质的传输线可以选择用非常便宜和细的双绞线导线。

2、电源输出时电阻足够大，经磁场耦合感应到导线环路内的电流，不会产生非常明显的影响，还有因为干扰引动的电流是非常小的，我们只要使用双绞线就可以免疫或者说降低干扰程度。

3、电容性干扰会导致接收器感应电阻的时候出现误差，单相无功功率变送器相对优秀的性能使得因干扰而产生的电流误差概率非常小或者产生误差的程度微乎其微，使得其使用的电线长度可以比电压遥控系统更长更远。

4、在设备两端接进接出线口，我们可以设置或者装置，防浪涌和防雷配件，可以有效的防雷与防爆。

安装注意事项：

1.确认规格贴纸上所标示规；

2.输入电流,电压是否在规格范围内格与所订购是否相同；

3.注意工作电源是否正确并接正确端子; 请务必根据变送器接线图接线；

4.变送器输入接CT, PT的二次输出；

5.本使用说明中的内容如与网站、 样本等资料有不符之处, 以本说明书为准。

产品保用说明:

1.本说明书并非此类产品通用说明书, 内容如有变动, 恕不另行通知, 产品所附说明书均与产品规格一 致；

2.客户正常使用本产品, 自购买日期开始壹年内, 本公司免费提供保修服务。
