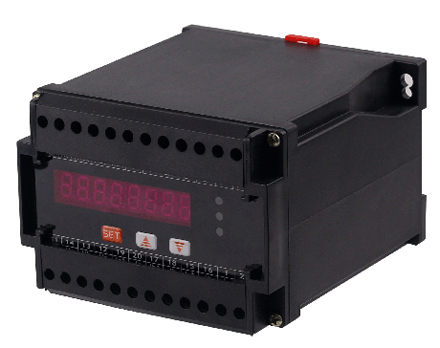

产品概述：

KG-BS4P三相有功功率变送器(数显)是一种将电网中的有功功率隔离变送成线性的直流模拟信号的装置。有功功率变送器测量电网中的有功功率，并将有功功率隔离变送成线性的直流模拟信号。能够根据输出标准量为模拟量数字量可分为模拟量输出功率变送器和数字量输出功率变送器，一般来说，模拟量输出功率变送器只能够输出有功功率或功率数等一种参量，而数字量输出变送器可同时输出需要的电压、电流、频率、有功功率、功率因数、谐波等参量。

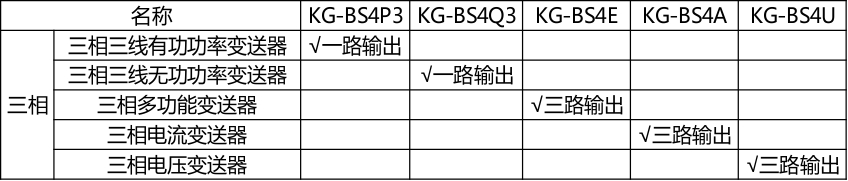

技术参数（产品符合国标GB/13850-1998）：

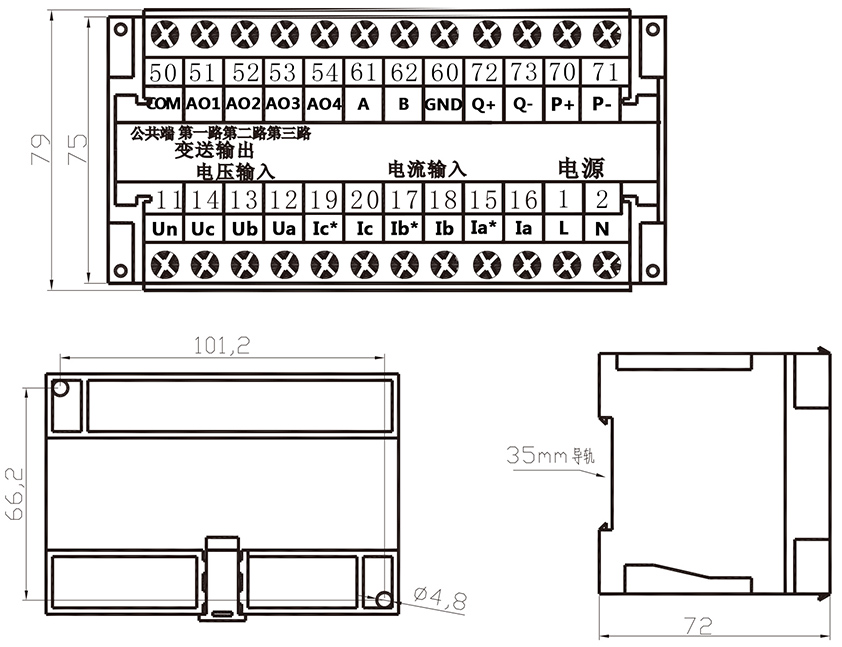

外形尺寸与接线图：

注意事项:

1 变送器需预热30分钟方能作精度测量。

2.信号输入,变送输出,辅助电源的接线一定要正确。

3.要校验仪表,校验仪器应忧于0.1级, 才能保正校验精度。

4.标注和处电位器为变送器校准时所用,无标准仪器及非专业人员切勿进行调校。

5.当輔助电源为DC时,输入信号与辅助电源不可共地,否则会烧掉变送器。

功能特点:

三相三线有功功率变送器的输出形式不同会导致它的功能特点也会不相同。

输出形式：模拟量输出:

1、输出模拟量的三相三线有功功率变送器的各个端口之间都是相互隔离的。

2、模拟量输出的变送器的线性度很好并且它的精度也较高。

3、三相三线有功功率变送器具有非常优秀的自动校零性能以及温度特性，使得变送器不再需要定期进行维护而且还能够保证仪器可以进行长期稳定的工作。

4、它的电磁兼容采用了非常完善的设计，具三相三线有功功率变送器上的所有的技术参数全都是采用数字化校准，这与传统的电位器模拟调整相比是质的飞跃。这样的数字化校准不仅是简化了变送器的硬件电路而且还能够提高变送器整体的可靠与稳定性能。

5、具备了比以往变送器更加强大的抵御其他信号干扰的能力。

6、三相三线有功功率变送器全面采用了SMT器件，所以体积更小、重量更轻、能耗也更小。

输出形式：数字量输出:

1、数字量输出的三相三线有功功率变送器的传输工具采用的是光纤，这样不仅能进行信号的传输同时还能够对端口进行隔离，而且还能够在传输信号的过程之中完全的避免损耗与其它信号的干扰，这种变送器更加的适用于复杂环境之中的高精度的测量。

2、数字量输出更加方便了在网络与智能领域的应用。

3、数字量输出的三相三线有功功率变送器能够与和其它的一些仪器一起来构成一个虚拟仪器。这个虚拟仪器的各项功能都是由软件决定能够各种图型的显示方式。
