产品概述

在电力系统中，铁磁谐振频繁发生，谐振时会产生过电压，严重威胁系统安全。铁磁谐振过电压可以在3～220千伏的任何系统中发生，特别是在35千伏及以下的电网中，几乎所有的内部过电压事故均由铁磁谐振引起。铁磁谐振引起的过电压持续时间长，甚至可能长期存在。在分频谐振时，一般过电压并不高，但是PT的电流大，易使PT过热而爆炸；基波和倍频谐振时，一般电流不大，但是过电压很高，常使设备绝缘损坏，造成恶性事故。电力微机消谐装置是我公司研制的新型智能化电力谐振消除装置，使用简单方便，无需维护，能迅速地消除各种频率的铁磁谐振,准确率高。同时可根据用户需要将相关信息打印或通过通信接口传给上级监控系统，适用于无人值守变电站。

功能及特点

1.模块化设计，结构紧凑，技术先进，高速32位ARM内核处理器使运算实时性和动作准确性得以保证。

2.实时监控系统状态，实时运算，对系统出现的低频、基频、高频谐振故障做出准确判断，并作出及时动作。

3.实时显示三相电压、开口电压，能准确判断出接地、过压欠压、谐振。

4.系统谐振被阻尼消除后若再次被激发产生，装置能再次立即起动予以消除。

5.工业标准的RS-485通讯接口，可以实时向上位机传送系统的运行状态。

6.故障追忆功能，大容量Flash存储器保存最近30次历史故障记录。

7.具有良好的电磁兼容性，适合在强电磁干扰的复杂环境中应用。

8.双硬件看门狗电路确保软件运行的可靠性。

9.中文液晶显示，运行状态清晰，菜单式操作，方便易用。

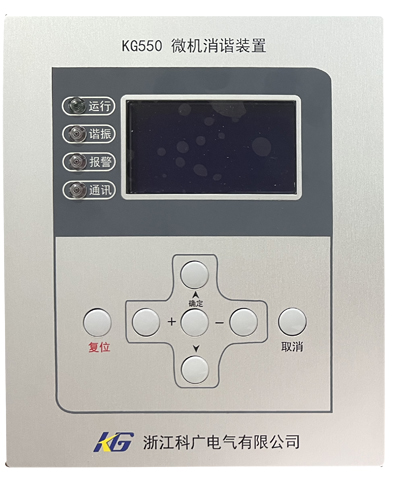

信号灯及按键说明：

运行：正常运行指示灯，闪烁频率1Hz;

谐振：谐振故障指示，谐振故障消除后熄灭；

报警：故障指示，系统正常运行后熄灭；

通讯：通讯时，通讯灯闪烁：

↑↓±：菜单选择和参数调整按键；

确认：进入下级菜单和确认参数设定按键；

取消：返回上级菜单和取消参数设定按键；

复位：系统重新启动按键。

技术指标及使用环境

1.适用范围：3kV-35kV系统。

2.消谐路数：1路（可定制2路产品）。

3.适用谐振频率：高频、低频、工频谐振。

4.消谐启动电压：低频谐振30V，工频、高频谐振120V。

5.电压测量精度：0.5%。

6.频率测量精度：±1Hz。

7.报警继电器输出触点容量：AC 240V/10A，DC 30V/10A。

8.通信方式：RS485@9600bps。

9.工作电源：AC/DC85V~265V。

10.环境温度：–10°C至 + 50°C。

11.海拔高度：小于2000米。

12.工作环境温度：-10℃- 60℃。

13.空气相对湿度：90% (25℃)、50% (40℃)。

14.使用地点不得有腐蚀性气体、蒸汽、导电尘埃，不得有爆炸性气体和破坏绝缘性气体。

15.安装地点具有防风、防雨和防尘设施。

装置端子说明

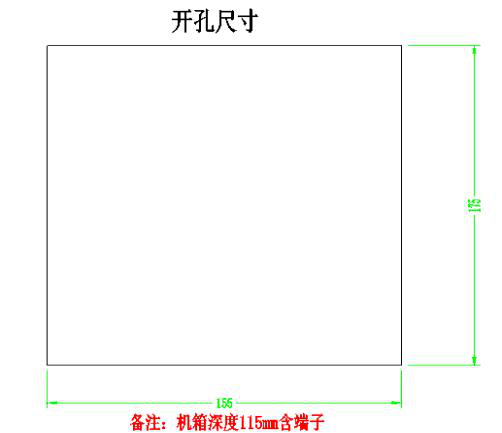

安装尺寸
