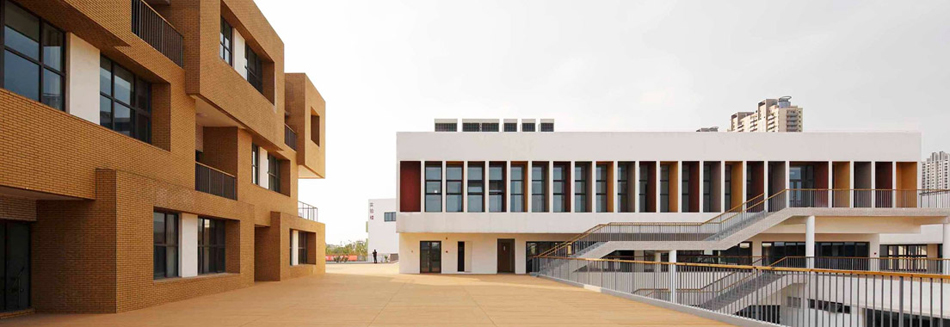

学校教育系统
2020-10-24


项目特点:

智能化供配电系统的主要功能及系统构成:

高校用电负荷中一级负荷较少,只有实验室的一些高精密仪器需要连续供电,其他建筑的负荷多为二、三级负荷。其中教学楼的空调系统设备,学生宿舍等用电集中的场合,需要对电能使用重点管理;消防用电需要配置EPS电源。

高校其配电方案的基本要求如下:监控结合,遇到紧急情况时第一时间通知管理人员并做出响应。


解决方案:

■ 两路高压任意一路失电时,断路器动作,母联闭合,并向柴油发电机发出启动命令,两路高压都失电时立即投入柴油发电机供电;

■ 有一路变压器或一路电路出现故障时,非保障性切断,保护一级负荷和重要二级负荷;

■ 消防优先保护;

■ UPS电源应急准备,对于实验室重点实验装置、计算机设备、消防设备及电梯等设备。


高校建筑中配电室基本配置:

■ 根据医院设计容量配置变压器台数,高压柜与低压柜的面数,所有低压柜进线到出线回路使用电力仪表进行监测,并将数据上传至智能配电系统。

根据高校的规模与要求,对智能配电系统的要求会有所不同,但是从本质上来讲,全部都是通过多功能电力仪表采集终端数据,经通讯总线上传至上位机系统,经过专业的系统软件进行处理得以对智能建筑进行监视与控制。

■ 智能化供配电系统从结构来看都可分为三层:现场I/O、通讯管理层和中心控制层。其中,控制层是整个系统的控制核心,监测和控制供电系统的运行,同时也可用于人-机对话的界面、数据处理和存储管理;现场I/O则用于现场设备状态信号和运行参数的采集,对现场设备进行控制操作。

配电室中通常设置两台变压器、不间断电源EPS、UPS、直流屏和高、低压配电柜若干面。通常在配电柜上配置电力仪表进行终端数据采集。
