适用范围：

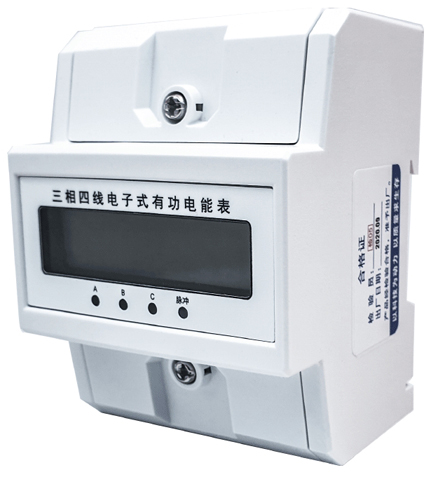

       KG-4PE导轨式三相电能表（以下简称仪表）是一种室内三相电能表，是我公司为了适应我国电网改造，适应我国国情而设计开发的电能表。它具有较高的准确度和可行性。本仪表采用国际先进的超低功耗大规模集成电路技术及SMT工艺，关键元器件选用国际品牌、长寿命器件，提高了产品的可靠性，延长了使用寿命。精确计量有功电能，且可以通过红外通讯方式抄电量，读数直观且使用方便。

     本仪表设计符合标准G B/T17215.321-2008《1级和2级静止式交流有功电能表》、GB/T17215.323-2008《2级和3级静止式交流无功电能表》、DL/T 645-1997《多功能电能表通信规约》对三相静止式电能表的相关技术要求。

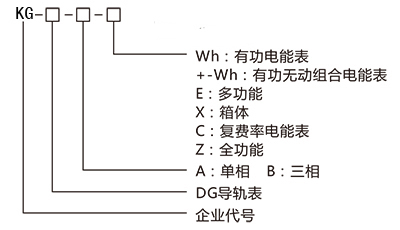

型号说明：

功能特点：

1、4P-E可进行单相有功正、反相电能的计量；无功正、反电能的计量，并可测量电压、电流、有功功率、无功功率、功率因素等电量参数。

2、4P-EF可进行单相有功正、反相电能的计量；无功正、反电能的计量，并可测量电压、电流、有功功率、无功功率、功率因素等电量参数：电量按总、尖、峰、平、谷分别累计和存储。

3、7P-1 E/7P-0.5E可实现三相有，无功电能的正、反向计量功能，且具有功率方向指示功能，并可测量三相电压、电流、有功功率、无功功率、功率因素等电量参数。

4、7P-1EF/7P-0.5EF可实现三相有／无功电能的正、反向计量功能，且具有功率方向指示功能，并可测量三相电压、电流、有功功率、无功功率、功率因素等电量参数；电能按总、尖、峰、平、谷分别累计、存储；注：除4P-E和7P-1 E/7P-0.5E外，其余型号具有电能数据冻结功能（默认冻结时间为每月未24时），表内可存储1 2个月的冻结数据；所有存储数据断电后不丢失，并能保持1 0年以上。

时钟及时段费率：

1、时钟误差在0.5s/天以内，具有日历、计量和闰年自动切换功能。

2、4P-EF、7P-1EF/7P-0.5EF可编程设置一年二个时区．二个时段表，8个日时段数及尖、峰、平、谷4种费率，时段最小间隔为5分钟。

显示：

1、具有数据轮显和数据键显功能，可通过面板上的按键查询所有显示项，轮显时间为4s。

2、有、无功电能脉冲输出，用于校表、远程电能采集。

3、无源光电隔离型输出端口，脉冲宽度：800ms±20ms。

4、通信接口：RS485

5、通信协议：MODBUS-RTU（其他可定制）

6、通信速率：9600bps（默认）、4800bps、2400bps、1200bps可选

编程功能：

1、电表地址设置

2、时间日期设置（复费率表）

3、费率时段设置（复费率表）

4、电量底数清零设置

抄表和电能管理功能：

通过RS485或ZIGBEE组成有线或无线网络进行远程自动抄表，实现电能的智能化管理。

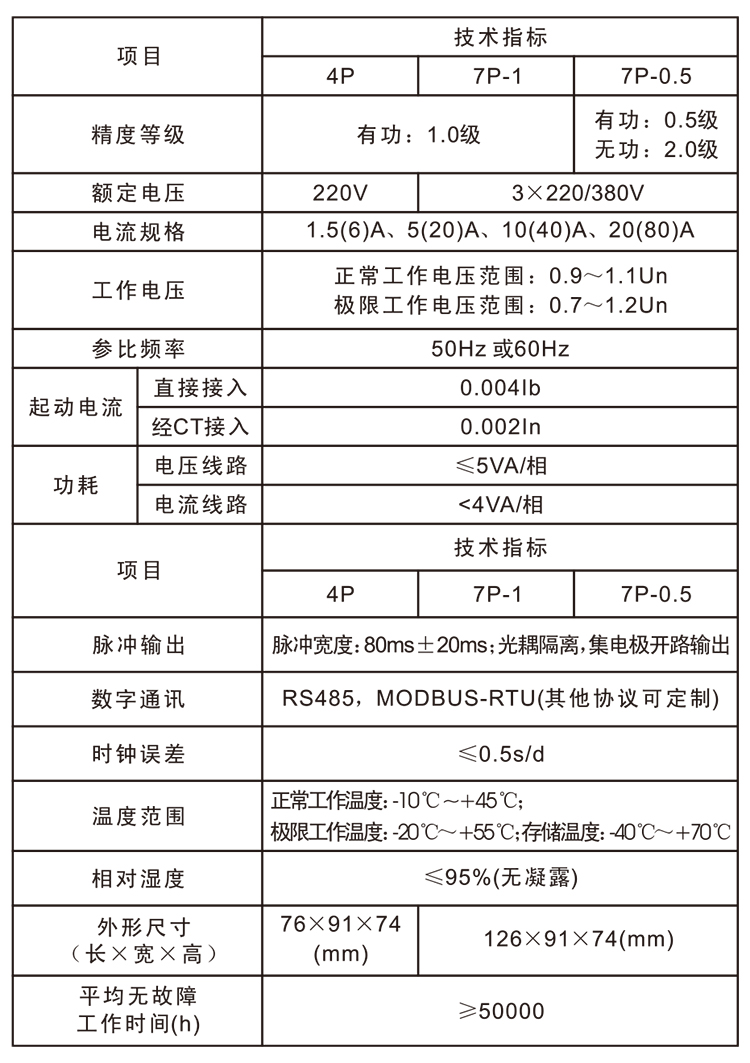

技术规格：

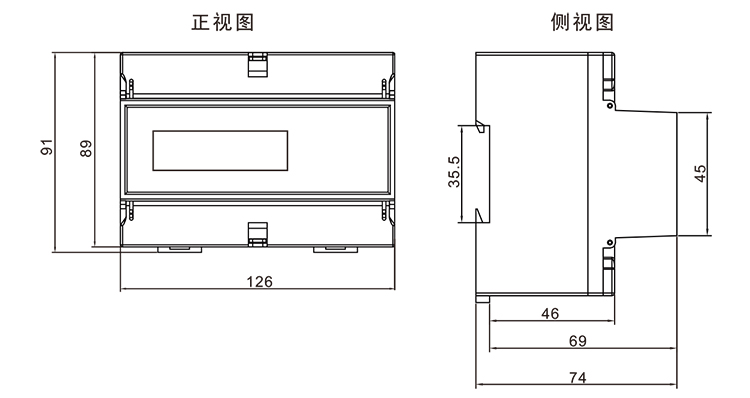

外形尺寸：
