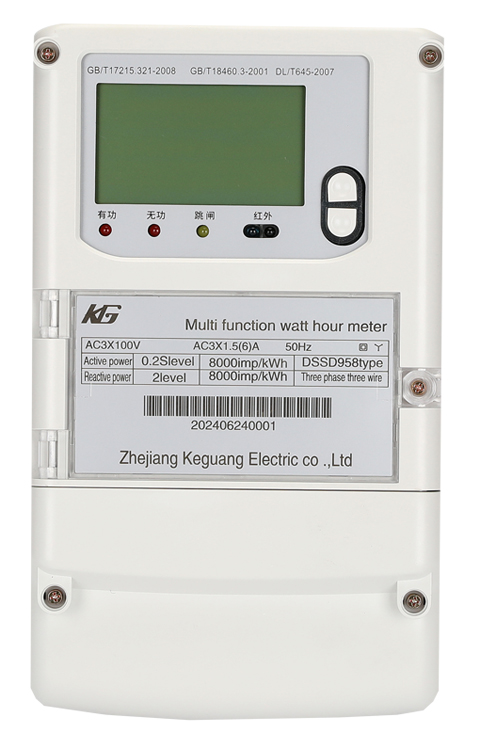

产品概述

该三相四线、三相三线多功能电能表是我公司研制生产的新一代智能型高科技电能计量产品。它采用当今最新集成电路技术，运用先进的软件算法，根据电能表有关国际(IEC)标准和我国电力行业标准DL/T614-2007、DL/T645-2007和国家电网系列标准等设计制造。它集各种计量、监控、报警、显示、通讯功能于一身，能计量正反向有功和无功总电量及分时电量、四象限无功总电量及分时电量、正反向视在总电量及分时电量、正反向基波电量、正反向谐波电量、铜损、铁损有功电能补偿量；能计量正反向有功和无功总最大需量及分时最大需量、四象限无功总最大需量及分时最大需量、正反向视在电能最大需量及分时最大需量；以及最大需量发生的日期和时间；能测量各相电压、电流、功率因数、有功功率、无功功率、视在功率及三相总有功功率、总无功功率、总是在功率、功率因数、频率和表内温度等；能检测并记录各相断相、失压、失流及三相全失压等事件；能检测备用电池电压和监测负荷情况；能检测开表盖和开编程盖等事件；能实现远程和红外抄表、编程、监测和校准；而且具备多种扩展功能。适用于各电厂、变电站、计量关口和企事业单位。

安装与接线

a)电能表安装在室内通风干燥的地方，确保安装使用安全、可靠，在有污秽或可能损坏电能表的场所，电能表应用保护柜保护。

b)电能表上部有挂钩螺钉孔，用M410螺钉固定，电表下部有2个安装孔，用PA410或PA412自攻螺钉固定。按下图所示的安装尺寸在底板上先钻好孔，底座应固定在坚固、耐火、不易震动的物体上。

c)电能表应按接线图正确接线。接线端钮盒的引入线建议使用铜线或铜接头，端钮盒内螺钉应拧紧，避免因接触不良或引线太细发热而引起烧毁。

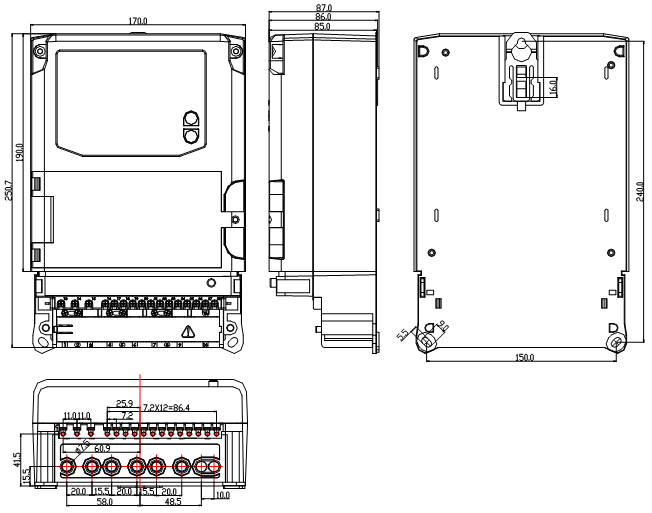

安装尺寸图

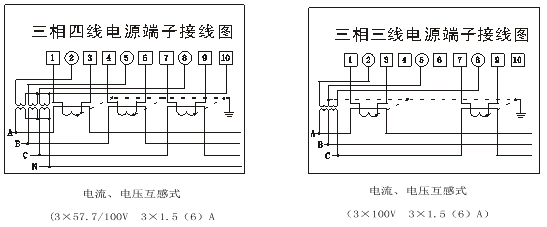

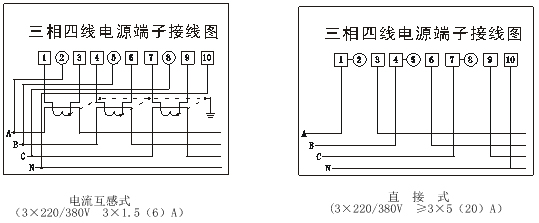

电源端子接线图
